идея за една електрична схема



   Форум за математика Форуми -> Физика
Предишната тема :: Следващата тема
Автор Съобщение
profesora
Начинаещ


Регистриран на: 11 Dec 2007
Мнения: 31

Репутация: 4Репутация: 4Репутация: 4Репутация: 4
гласове: 1

МнениеПуснато на: Thu Mar 13, 2008 11:38 am    Заглавие: идея за една електрична схема

Добър ден не съм много на ти с електрическите схеми и специално раздела електрични явления не ми е много любим но се старая да се справям.

та в този ред на мисли искам да попитам ако може да ми дадете някоя идея за тази задача




Трабв да се намери съпротивлението между точките А и В като се знае че всички резистори са с еднакво напрежение "R"


благодаря предварително
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение
Реклама







Пуснато на:     Заглавие: Реклама

Върнете се в началото
Kerry
Начинаещ


Регистриран на: 17 Oct 2006
Мнения: 80
Местожителство: Пловдив
Репутация: 23Репутация: 23
гласове: 4

МнениеПуснато на: Thu Mar 13, 2008 4:34 pm    Заглавие:

Предполагам, че не всички напрежения, а всички съпротижления са R.
Поради симетрията на схемата потенциалите на точките C и D са равни и през резистора между тези точки не тече ток. Така, че този резистор не влияе по никакъв начин. Т.е. можем да го елиминираме. Тогава за съпротивлението между A и B получаваме:
[tex]R_A_B = \frac{2R.2R}{2R+2R}=R[/tex]
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение
Kerry
Начинаещ


Регистриран на: 17 Oct 2006
Мнения: 80
Местожителство: Пловдив
Репутация: 23Репутация: 23
гласове: 4

МнениеПуснато на: Thu Mar 13, 2008 5:06 pm    Заглавие:

Ето още две подобни задачи:

1. зад.
На всички 12 ръба на куб имаме съпротивление R. Колко е съпротивлението в двата края на някой от диагоналите на куба?

2. зад.

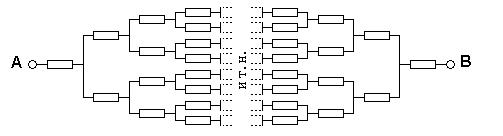

На чертежа всички резистори са R. Търси се съпротивлението между A и B.



 Description:
 Големина на файла:  12.27 KB
 Видяна:  1049 пъти(s)



Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение
profesora
Начинаещ


Регистриран на: 11 Dec 2007
Мнения: 31

Репутация: 4Репутация: 4Репутация: 4Репутация: 4
гласове: 1

МнениеПуснато на: Thu Mar 13, 2008 7:05 pm    Заглавие:

да именно всички съпротивления са R мерси за помоща.
